DK-BIM – Hướng dẫn sử dụng phần mềm tính tải lạnh và lựa chọn thiết bị mới nhất của DAIKIN năm 2025

1. DK-BIM LÀ GÌ?

DK-BIM là phần mềm mới của Daikin ra mắt từ tháng 10/2024. DK-BIM tích hợp hai công cụ quen thuộc trước đây là:

• Phần mềm tính tải lạnh HeatLoad Daikin
• Công cụ lựa chọn thiết bị VRV Xpress Daikin

DK-BIM hướng đến kỹ sư HVAC, kỹ sư MEP, tư vấn thiết kế, và các nhà thầu cơ điện cần tối ưu công việc tính toán tải lạnh và lựa chọn thiết bị điều hòa không khí chính xác, nhanh chóng.

2. CÁCH ĐĂNG KÝ VÀ CÀI ĐẶT DK-BIM

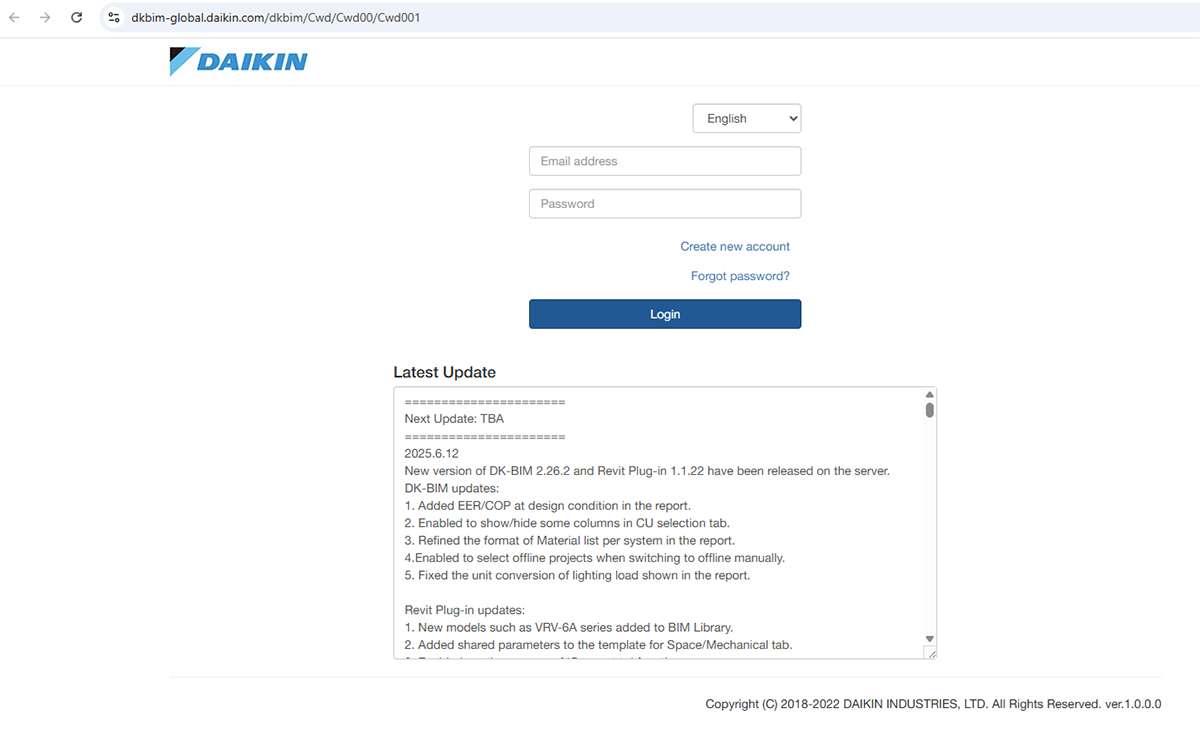

 Bước 1: Đăng ký tài khoản DK-BIM

• Truy cập: https://www.dkbim-global.daikin.com/dkbim/Cwd/Cwd00/Cwd001
• Chọn Create new account
• Điền đầy đủ thông tin theo yêu cầu

Bước 2: Đọc điều khoản và xác nhận

• Tick chọn Agree with the Terms & Conditions
• Nhấn Send

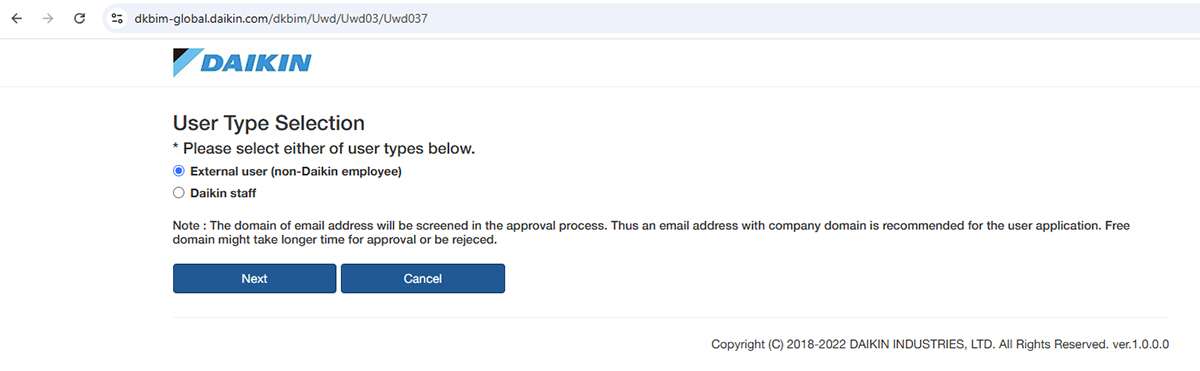

Bước 3: Chọn loại người dùng

• Chọn External User (non-Daikin employee)
• Nhấn Next

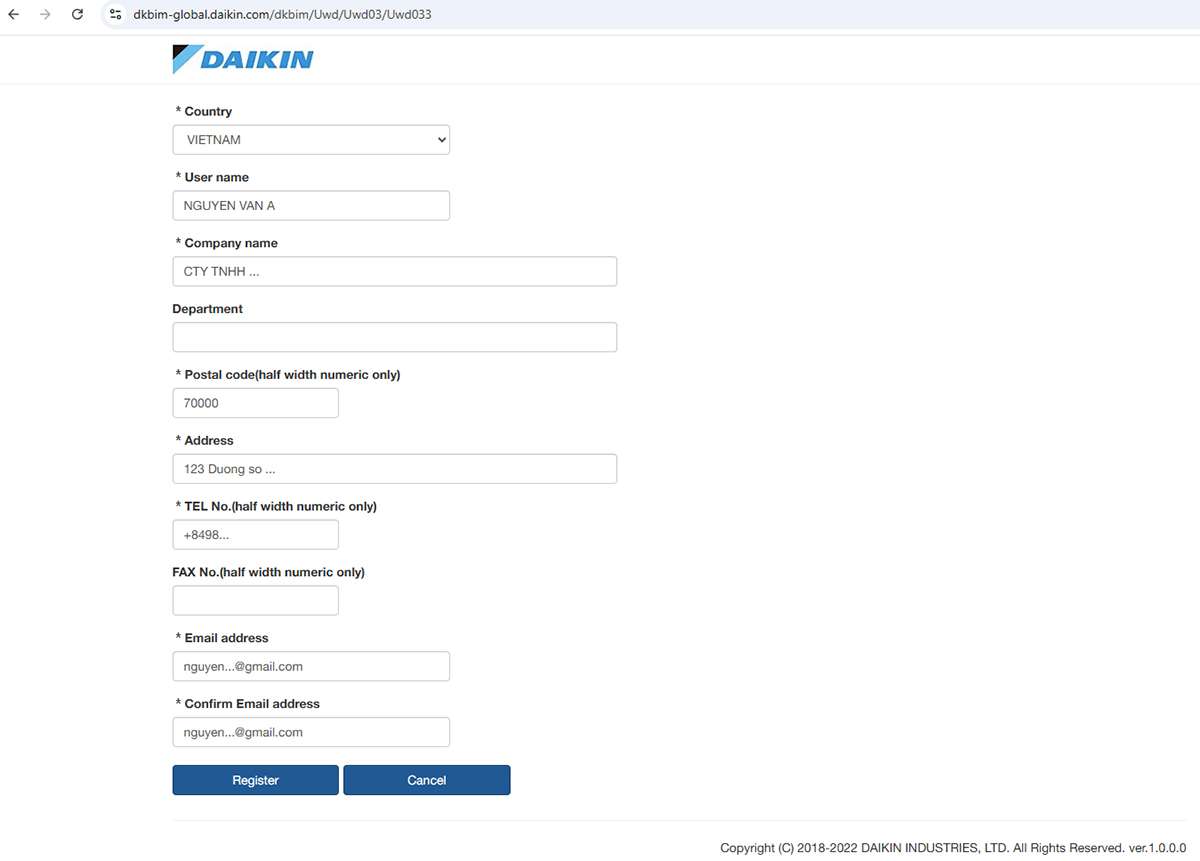

Bước 4: Khai báo thông tin cá nhân

• Điền các thông tin và chọn Register
• Lưu ý:

– Mã vùng (postal code) ví dụ TP.HCM: 70000, Hà Nội: 100000, Đà Nẵng: 550000
– Địa chỉ email đăng ký (sẽ là email để hãng Daikin gửi mật khẩu đăng nhập)

Bước 5: Kiểm tra email nhận password

• Sau khi đăng ký hãng sẽ gửi email để đăng nhập phần mềm

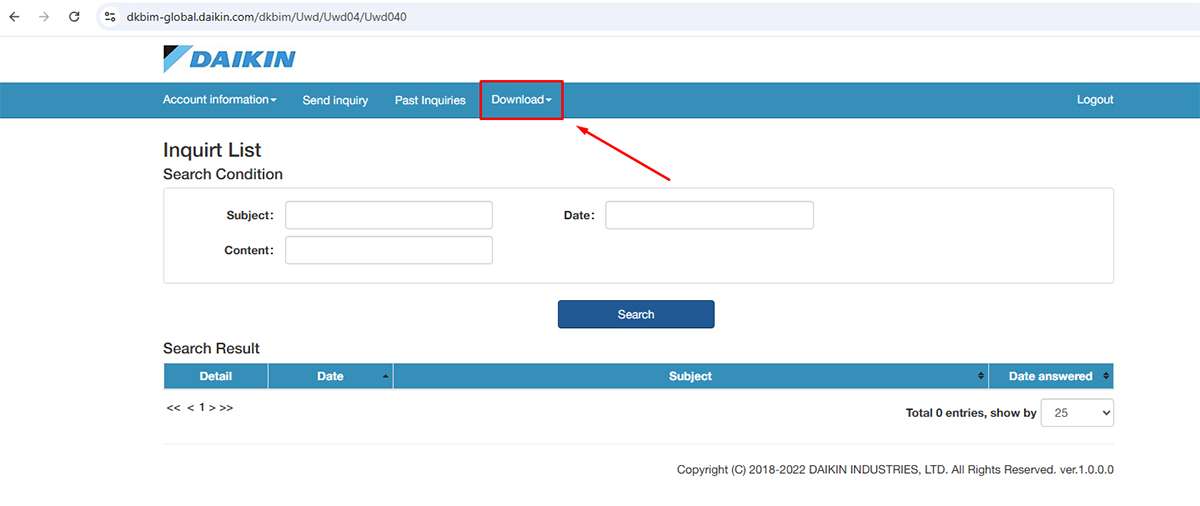

Bước 6: Đăng nhập và tải phần mềm DK-BIM

• Truy cập lại trang đăng ký của DK-BIM và đăng nhập bằng tài khoản đã đăng ký thành công.
• Vào mục Download để tải phần mềm DK-BIM

Hoặc tải trực tiếp file cài đặt DK-BIM 2.0 (link cập nhật sau)

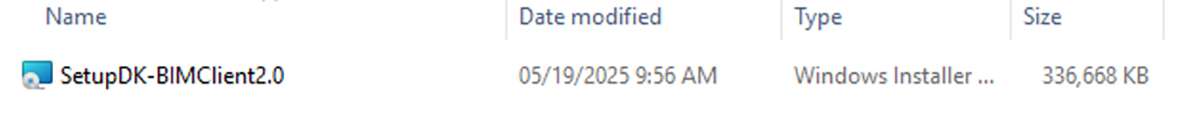

Bước 7: Cài đặt DK-BIM

Yêu cầu hệ thống:

• Windows 10/11 (64bit)
• Trình duyệt Microsoft Edge (cài sẵn & bật khi cài)
• Đã cài .NET Framework 4.8

Sau khi máy tính đã chuẩn bị đầy đủ các yêu cầu hệ thống trên, các bạn nhấp đúp file cài đặt để bắt đầu cài như phần mềm thông thường.

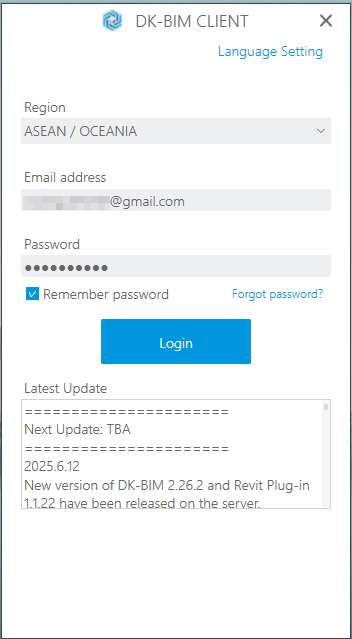

Bước 8: Mở phần mềm và đăng nhập

• Click vào biểu tượng DK-BIM trên desktop
• Nhập email đã đăng ký thành công trước đó và password
• Chọn Login

✅ Bạn đã sẵn sàng để sử dụng DK-BIM!

3. HƯỚNG DẪN TÍNH TẢI LẠNH DỰ ÁN THỰC TẾ BẰNG DK-BIM

Các bước thực hiện chính:

Bước 1: Các dữ liệu chính cần thiết cho tính tải

• Bản vẽ mặt bằng đầy đủ các tầng
• Bản vẽ các mặt cắt của dự án
• Bản vẽ các mặt đứng/ mặt dựng của dự án
• Hướng công trình
• Thuyết minh thiết kế có đầy đủ các thông số thiết kế yêu cầu (nếu có)

Bước 2: Chuẩn bị thông số đầu vào quan trọng

Dựa vào Tiêu chuẩn Việt Nam TCVN / Quy chuẩn Việt Nam QCVN và các tiêu chuẩn nước ngoài, thành lập bảng các thông số dữ liệu đầu vào gồm:

• Thông số nhiệt độ – độ ẩm tại khu vực dự án (có xét đến % số giờ đảm bảo trong năm)
• Nhiệt độ – độ ẩm được yêu cầu thiết kế trong phòng
• Mật độ phân bố người theo công năng phòng hoặc số người được chỉ định (nếu có)
• Yêu cầu mật độ gió tươi theo tiêu chuẩn khuyến cáo.
• Mật độ chiếu sáng.
• Công suất nhiệt tỏa ra từ thiết bị trong phòng.
• Nhiệt tỏa ra từ cơ thể người theo trạng thái hoạt động tương ứng
• Lịch biểu hoạt động các phòng của công trình
• Hệ số truyền nhiệt theo diện tích U value (W/m².K) cho các vật liệu của dự án như: tường ngoài, tường trong, sàn, mái, kính…
• Hệ số SHGC, SC của kính (nếu có)
• Hệ thống lạnh dự kiến sử dụng cho dự án (tùy chọn thêm)

Bước 3: Nhập liệu và phân tích tải lạnh trên phần mềm DK-BIM

Tham khảo video hướng dẫn chi tiết từng bước phần mềm DK-BIM tại kênh YouTube Vương Cam

Download file Excel tổng hợp dữ liệu tính tải lạnh DK-BIM Daikin

4. HƯỚNG DẪN SỬ DỤNG DK-BIM CHỌN LỰA THIẾT BỊ, CHẠY SƠ ĐỒ NGUYÊN LÝ HỆ THỐNG VRV

5. HƯỚNG DẪN SỬ DỤNG DK-BIM VỚI CHỨC NĂNG LAYOUT PLANNER/ AI-OCR.

Sẽ được cập nhật trong thời gian tới

Nguồn: Kỹ sư Vương Cam
