Ký hiệu điện trong bản vẽ AutoCAD giúp kỹ sư đọc hiểu bản vẽ nhanh và chính xác. Bộ ký hiệu trong bài được tổng hợp từ các dự án thiết kế điện thực tế và bám sát tiêu chuẩn thiết kế hệ thống điện TCVN đang áp dụng, phù hợp cho công trình nhà cao tầng, nhà xưởng và hệ thống điện công nghiệp. Bộ ký hiệu điện bao gồm đầy đủ ký hiệu aptomat, ký hiệu công tắc, ký hiệu nguồn điện.
Mỗi electrical symbol đều kèm cụm từ tiếng Anh và nghĩa tiếng Việt, giúp bạn tra cứu nhanh và chuẩn hóa thuật ngữ trong thiết kế hệ thống điện, điện nhẹ công trình nhà cao tầng và nhà xưởng. Tất cả các ký hiệu điện được tổng hợp đảm bảo tính thực tiễn, chính xác và khả năng vận dụng hiệu quả cho sinh viên ngành kỹ thuật điện và các kỹ sư MEP. Đây là tài liệu tham khảo trực quan, hữu ích khi bạn cần tra cứu hoặc thiết kế hệ thống điện chuẩn quốc tế.

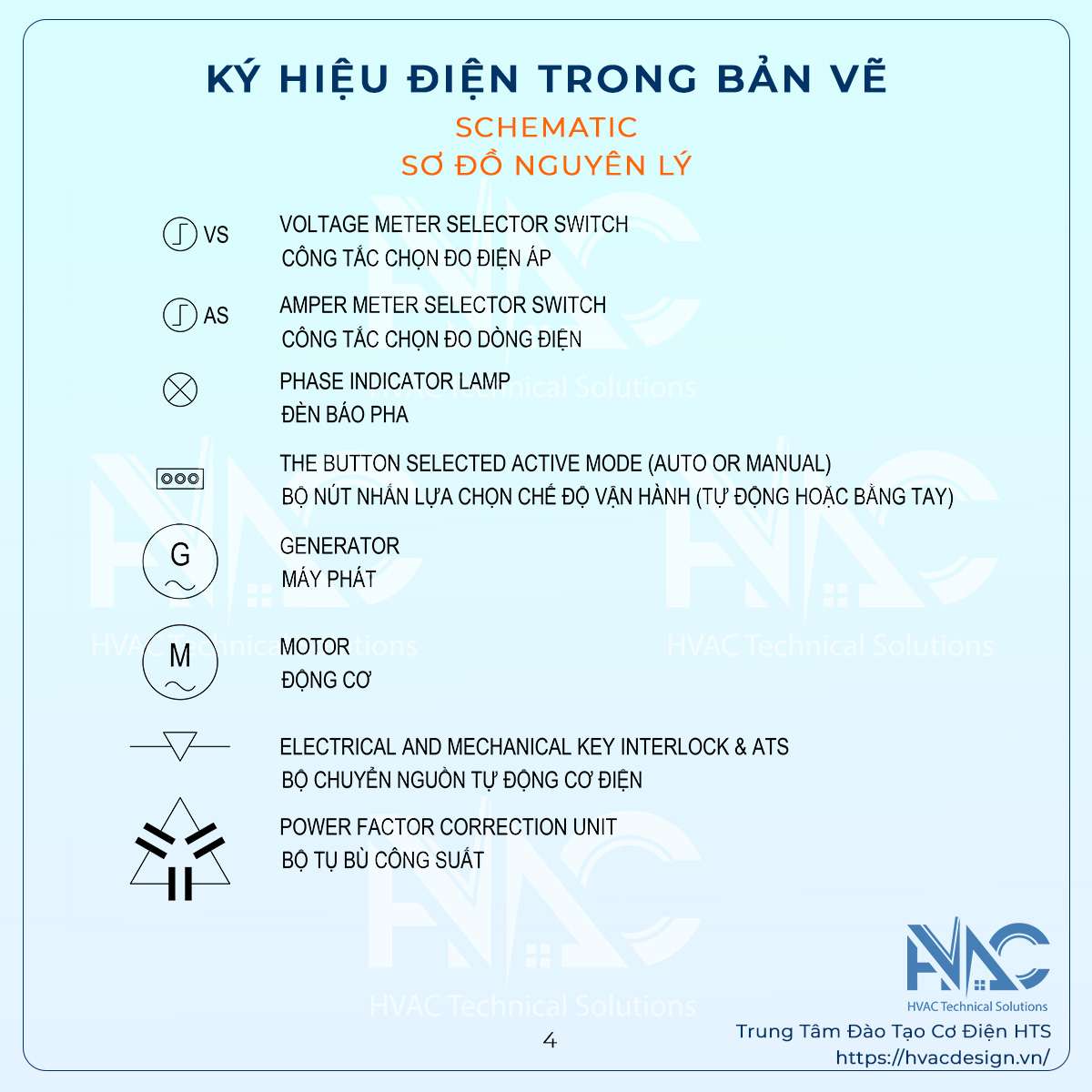

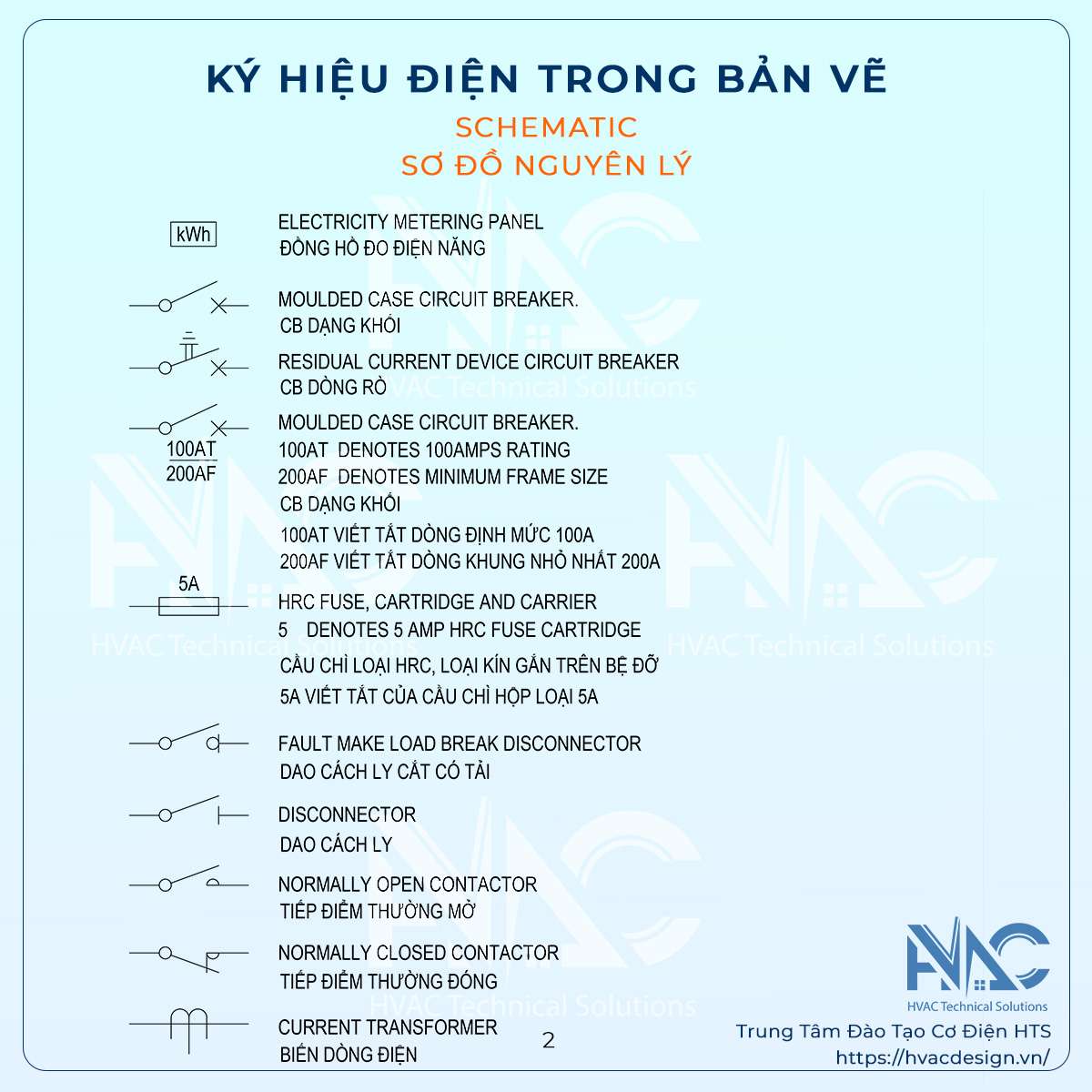

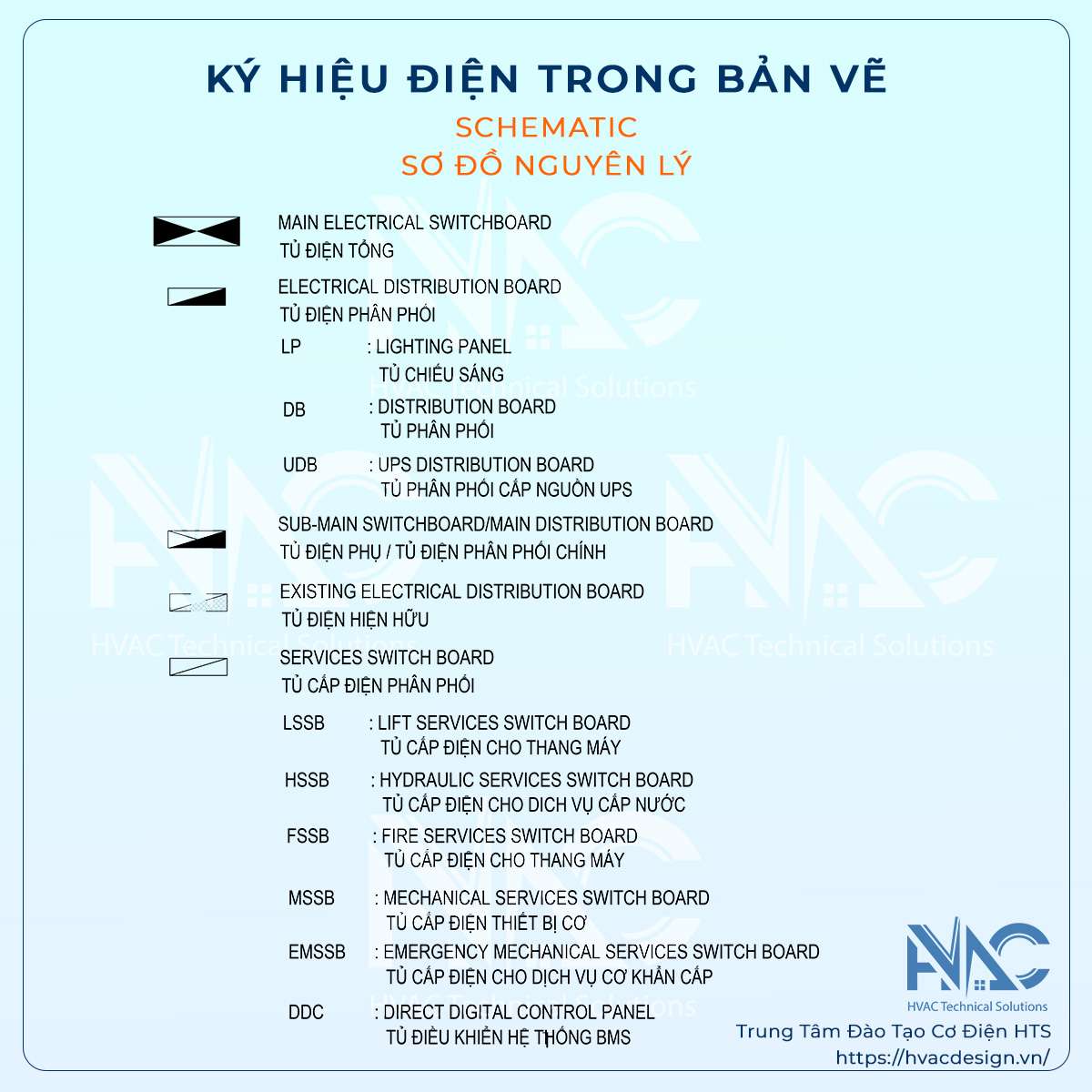

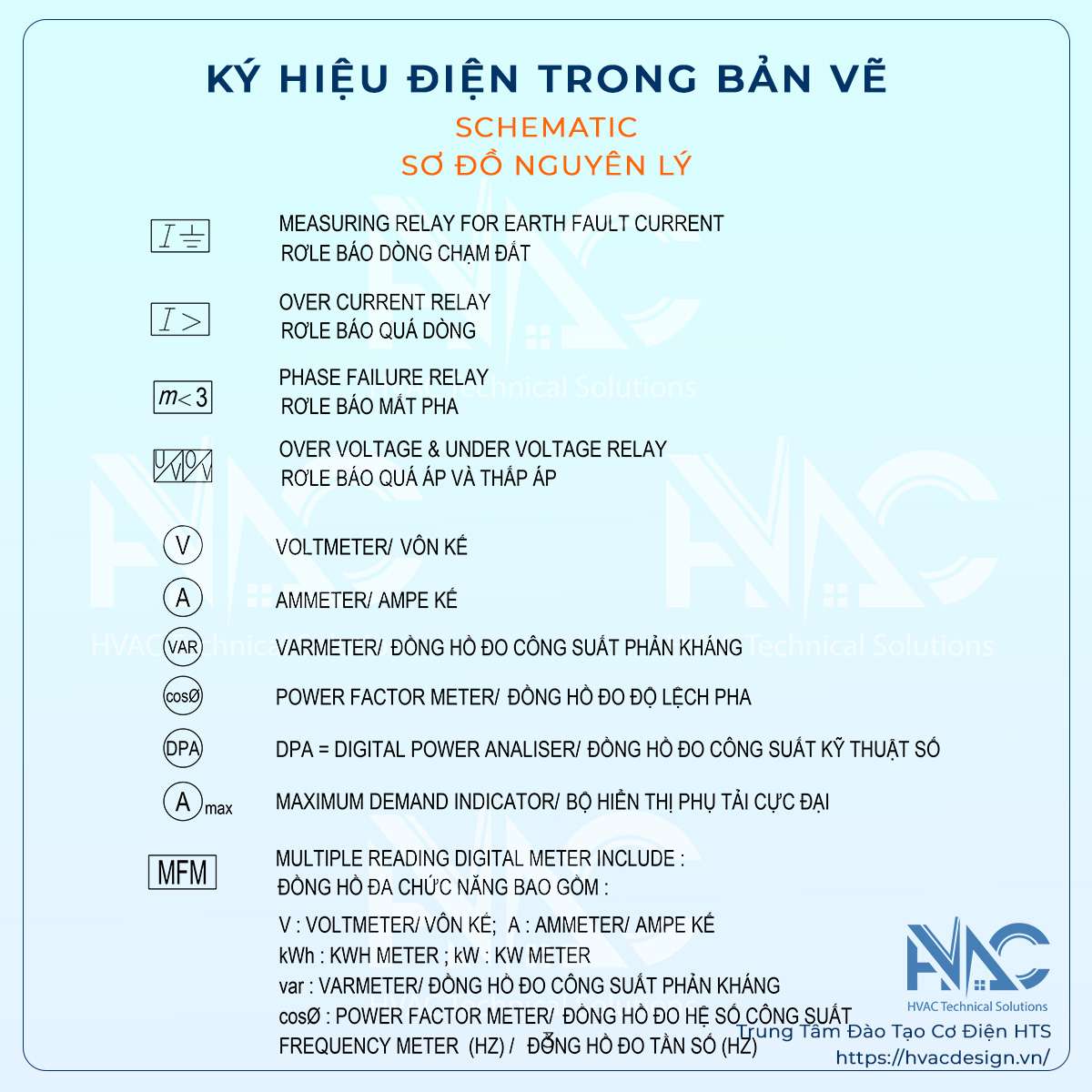

I. KÝ HIỆU SƠ ĐỒ NGUYÊN LÝ – SCHEMATIC SYMBOLS
Trong bản vẽ thiết kế hệ thống điện, ký hiệu Aptomat kiểu hộp đúc (MCCB) được sử dụng để thể hiện thiết bị bảo vệ chính của mạch điện. MCCB có chức năng tự động cắt điện khi xảy ra ngắn mạch, quá tải hoặc mất cân bằng pha, giúp bảo vệ an toàn cho hệ thống điện dân dụng và công nghiệp.

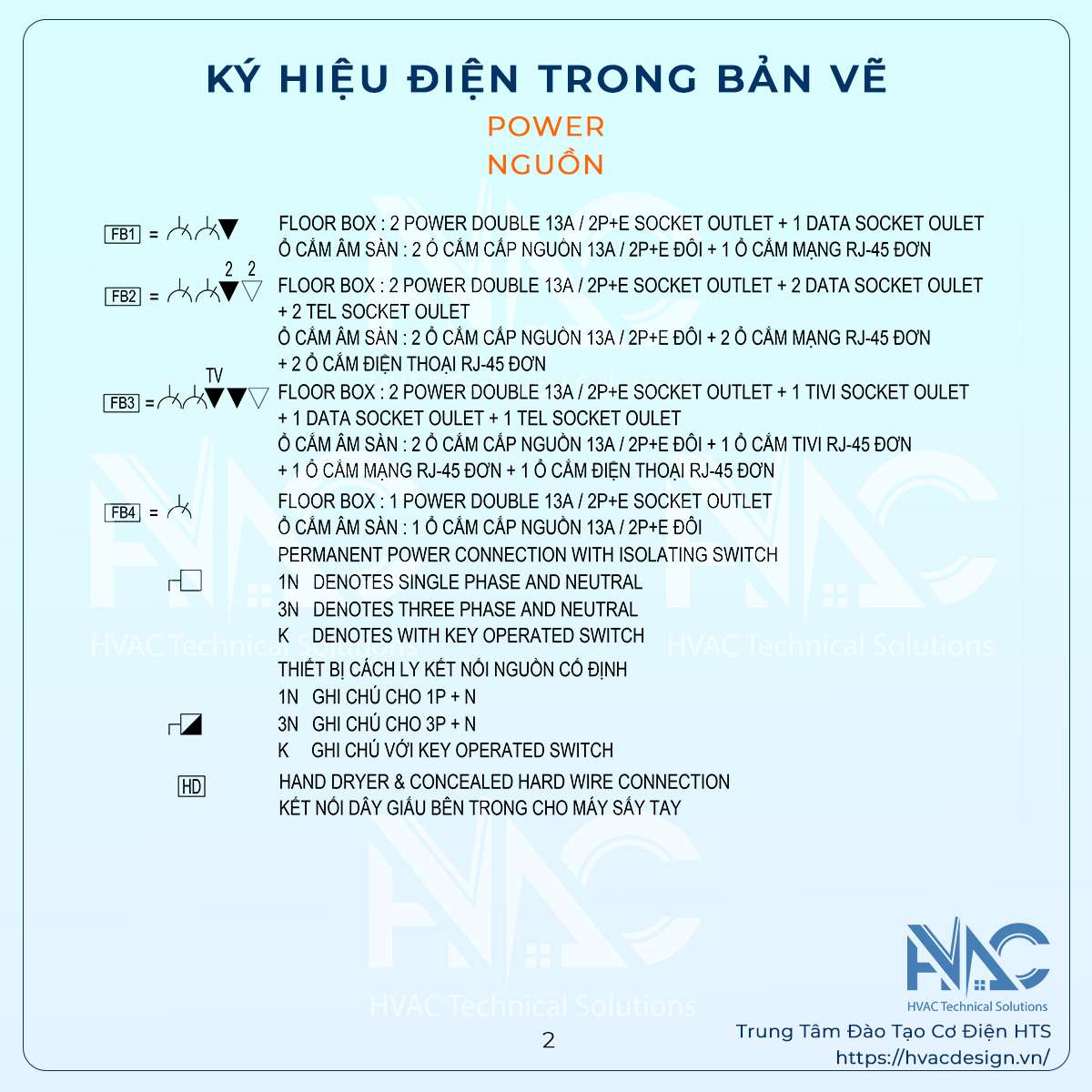

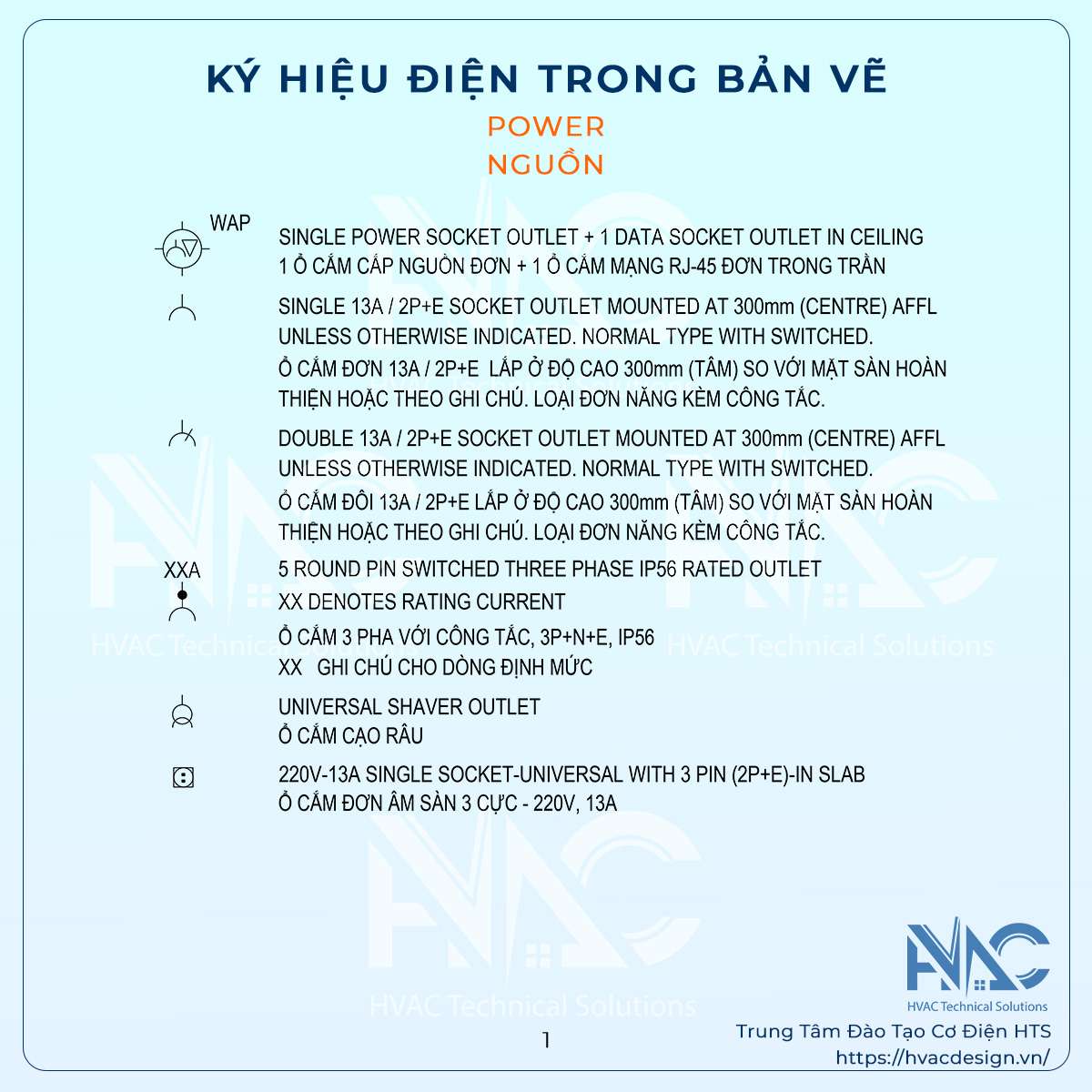

II. KÝ HIỆU NGUỒN – POWER SYMBOLS
| TỪ VIẾT TẮT (Abbreviation) | THUẬT NGỮ TIẾNG ANH (Term) | NGHĨA TIẾNG VIỆT (Meaning) |
|---|---|---|
| C | DENOTES CEILING MOUNTED | GHI CHÚ GẮN TRẦN |
| P | DENOTES CAPTIVE TYPE PENDANT HUNG FROM CEILING | GHI CHÚ TREO TRẦN |
| IP56 | DENOTES IP56 RATED OUTLET | GHI CHÚ IP56 |
| 1200 | DENOTES MOUNTED AT 1200 AFFL | GHI CHÚ CAO ĐỘ ĐẶT CÁCH SÀN 1200mm |
| 16A | DENOTES 16 AMP RATING | GHI CHÚ DÒNG ĐỊNH MỨC 16A |
| AC | DENOTES AIR CONDITIONER | GHI CHÚ MÁY LẠNH |
| AV | DENOTES AUDIO/VIDEO EQUIPMENT | GHI CHÚ THIẾT BỊ ÂM THANH/ HÌNH ẢNH |
| CL | DENOTES CLEANERS SOCKET OUTLET | GHI CHÚ Ổ CẮM THIẾT BỊ DỌN VỆ SINH |
| CR | DENOTES COMMUNICATIONS RACK | GHI CHÚ TỦ RACK ĐIỆN NHẸ |
| EF | DENOTES EXHAUST FAN | GHI CHÚ QUẠT HÚT KHÓI THẢI |
| EH | DENOTES EXHAUST HOOD | GHI CHÚ QUẠT HÚT KHÓI BẾP |
| FR | DENOTES REFRIGERATOR | GHI CHÚ TỦ LẠNH |
| FX | DENOTES FAX MACHINE | GHI CHÚ MÁY FAX |
| HWU | DENOTES HOT WATER UNIT | GHI CHÚ MÁY NƯỚC NÓNG |
| MT | DENOTES METAL CLAD | GHI CHÚ MẶT NẠ KIM LOẠI |
| MTD | DENOTES MOTORISED DAMPER | GHI CHÚ ĐỘNG CƠ VAN CHỐNG CHÁY |
| MW | DENOTES MICROWAVE OVEN | GHI CHÚ LÒ VI SÓNG |
| PT | DENOTES PRINTER | GHI CHÚ MÁY IN |
| WF | DENOTES WIFI POINT | GHI CHÚ ĐIỂM PHÁT SÓNG WIFI |
| WM | DENOTES WASHING MACHINE | GHI CHÚ MÁY GIẶT |
| WP | DENOTES WEATHERPROOF | GHI CHÚ CHỐNG CHỊU THỜI TIẾT |

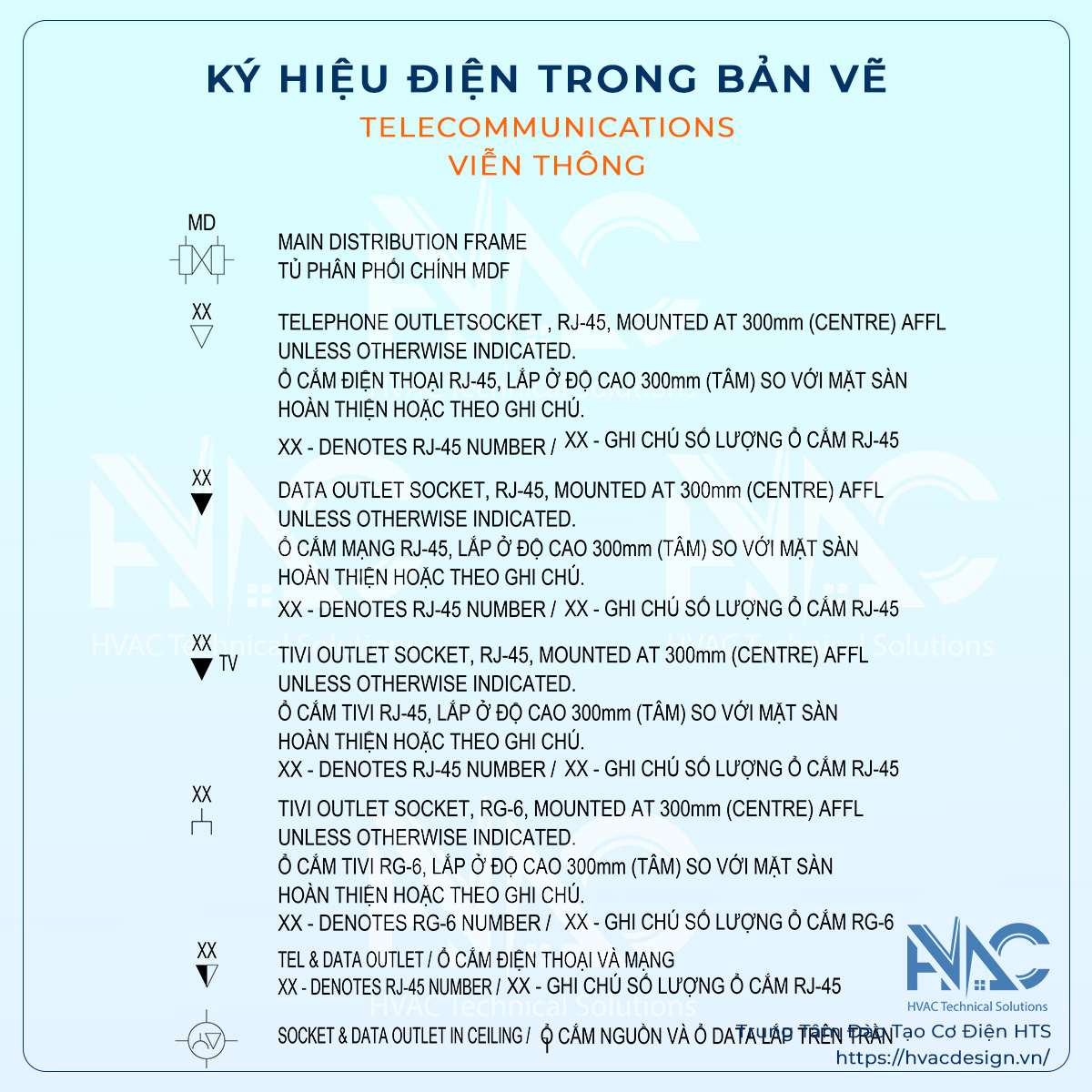

III. KÝ HIỆU VIỄN THÔNG – TELECOMMUNICATIONS
IV. KÝ HIỆU THANG CÁP THANG CÁP – CABLES SUPPORT SYSTEM SYMBOLS

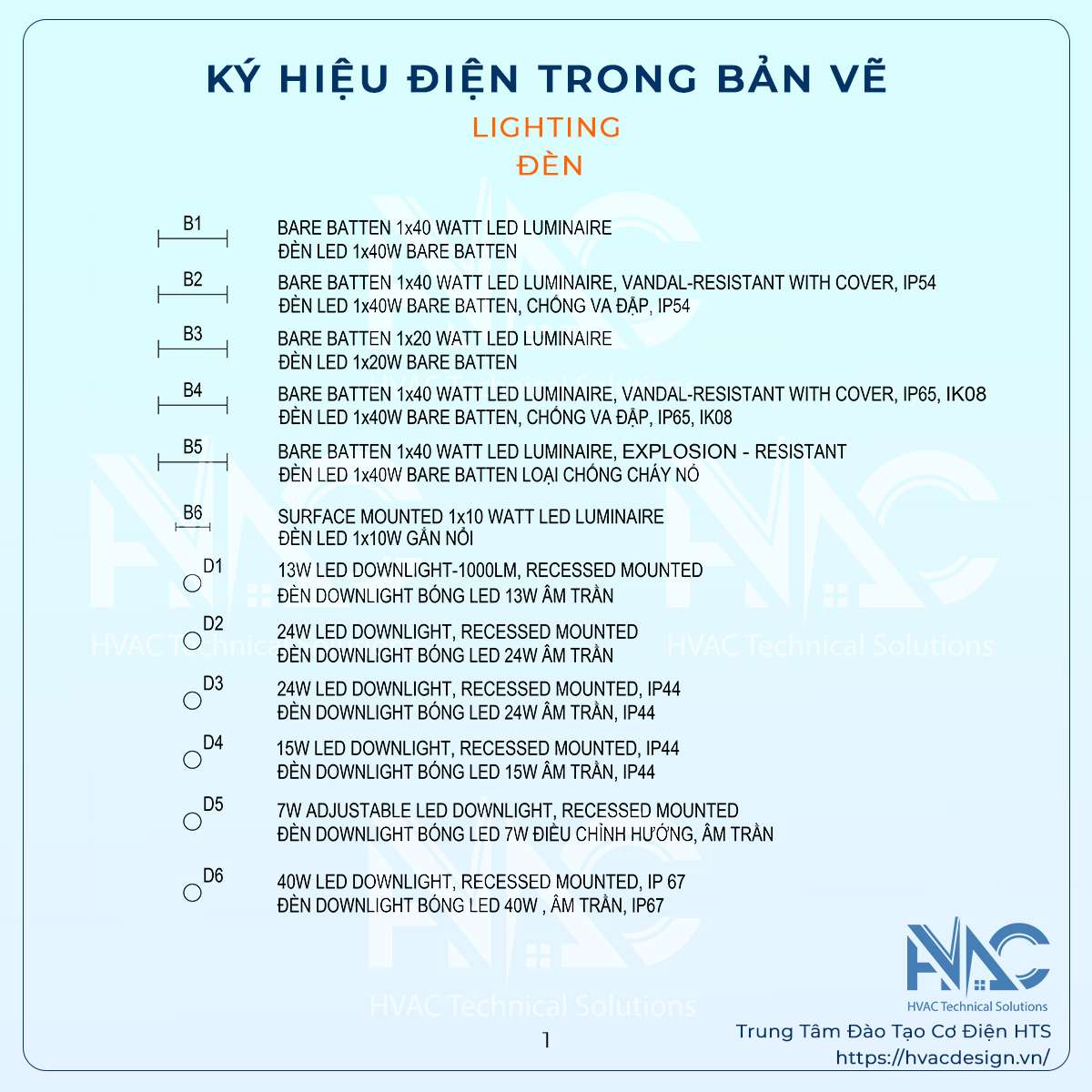

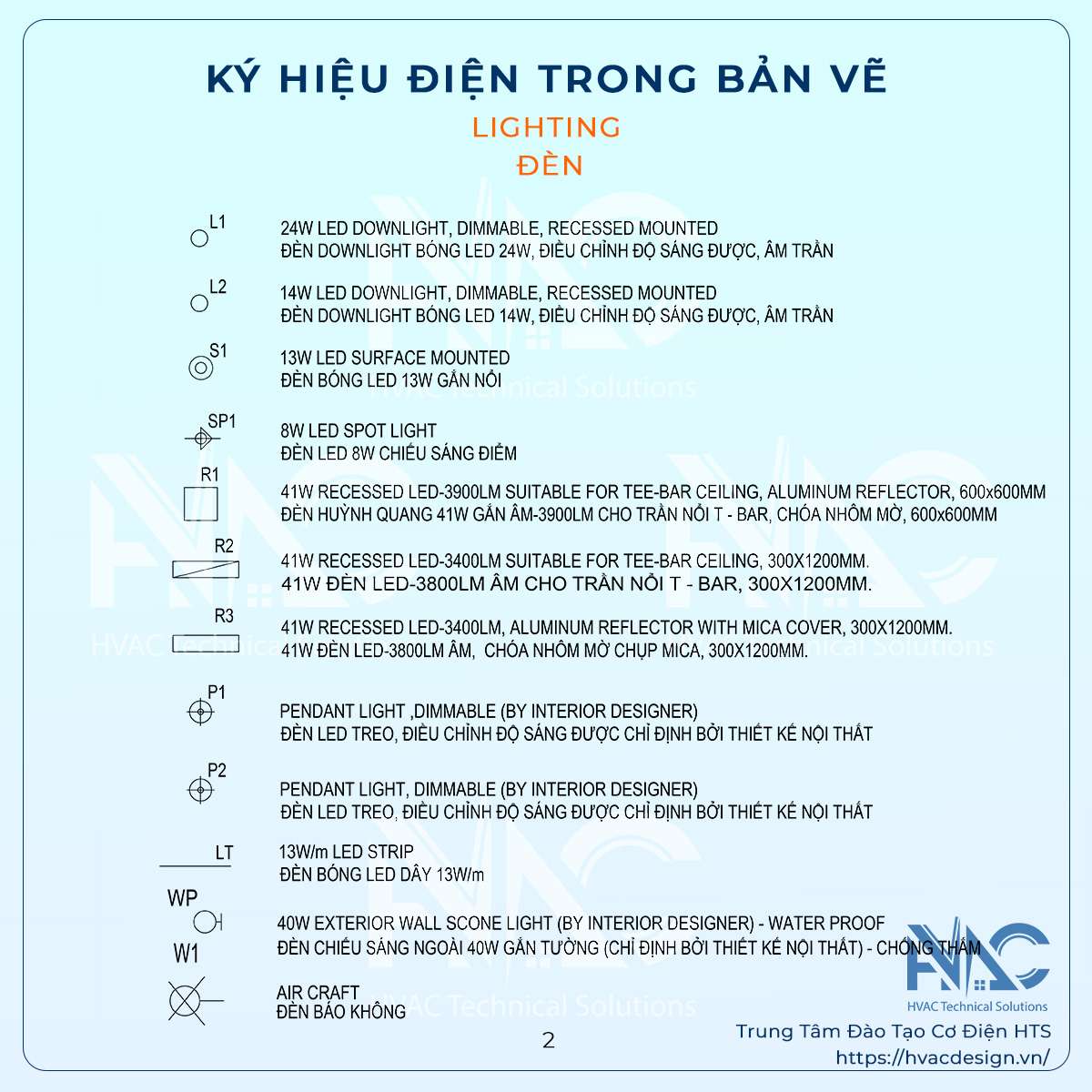

V. KÝ HIỆU ĐÈN – LIGHTING SYMBOLS

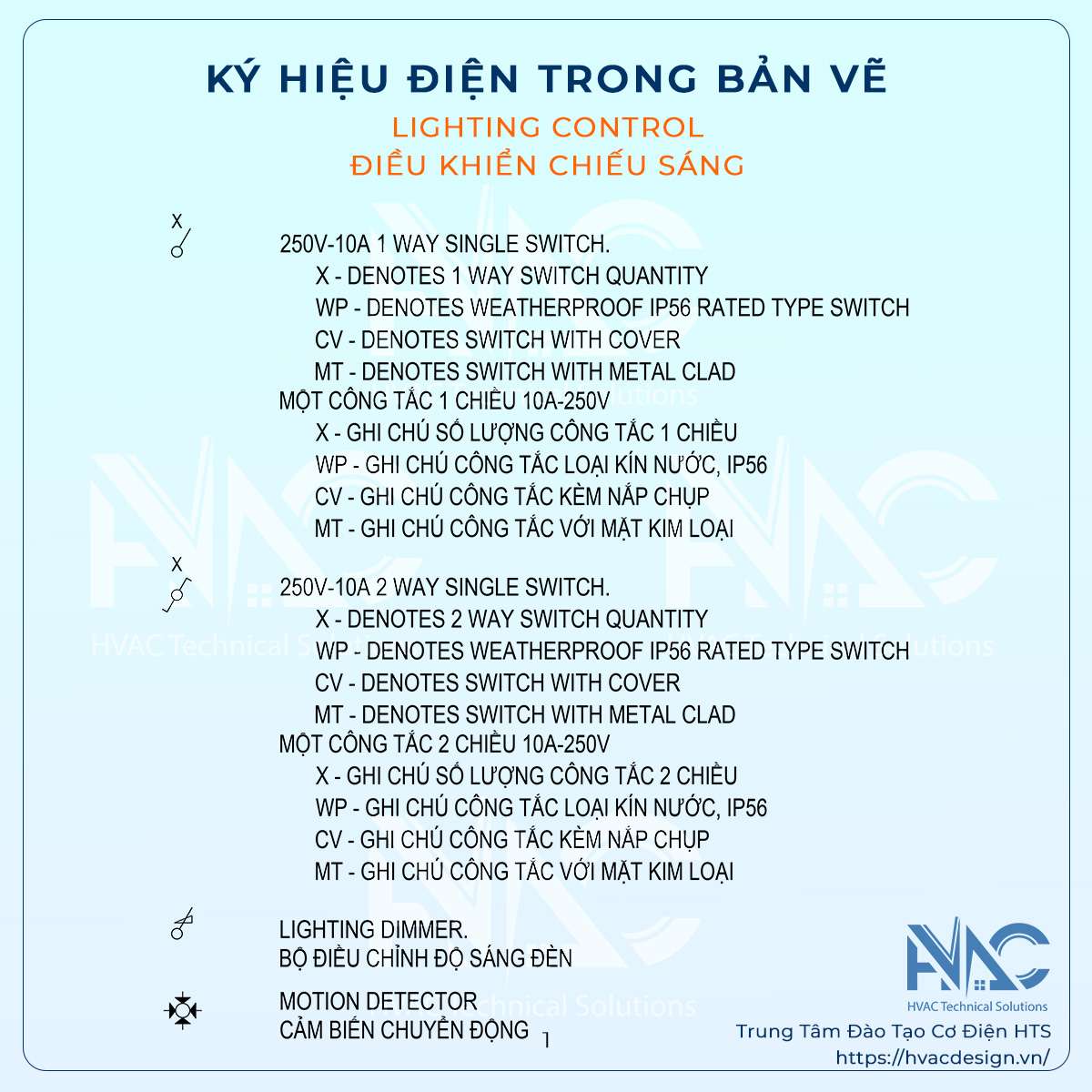

VI. KÝ HIỆU ĐIỀU KHIỂN CHIẾU SÁNG – LIGHTING CONTROL SYMBOLS

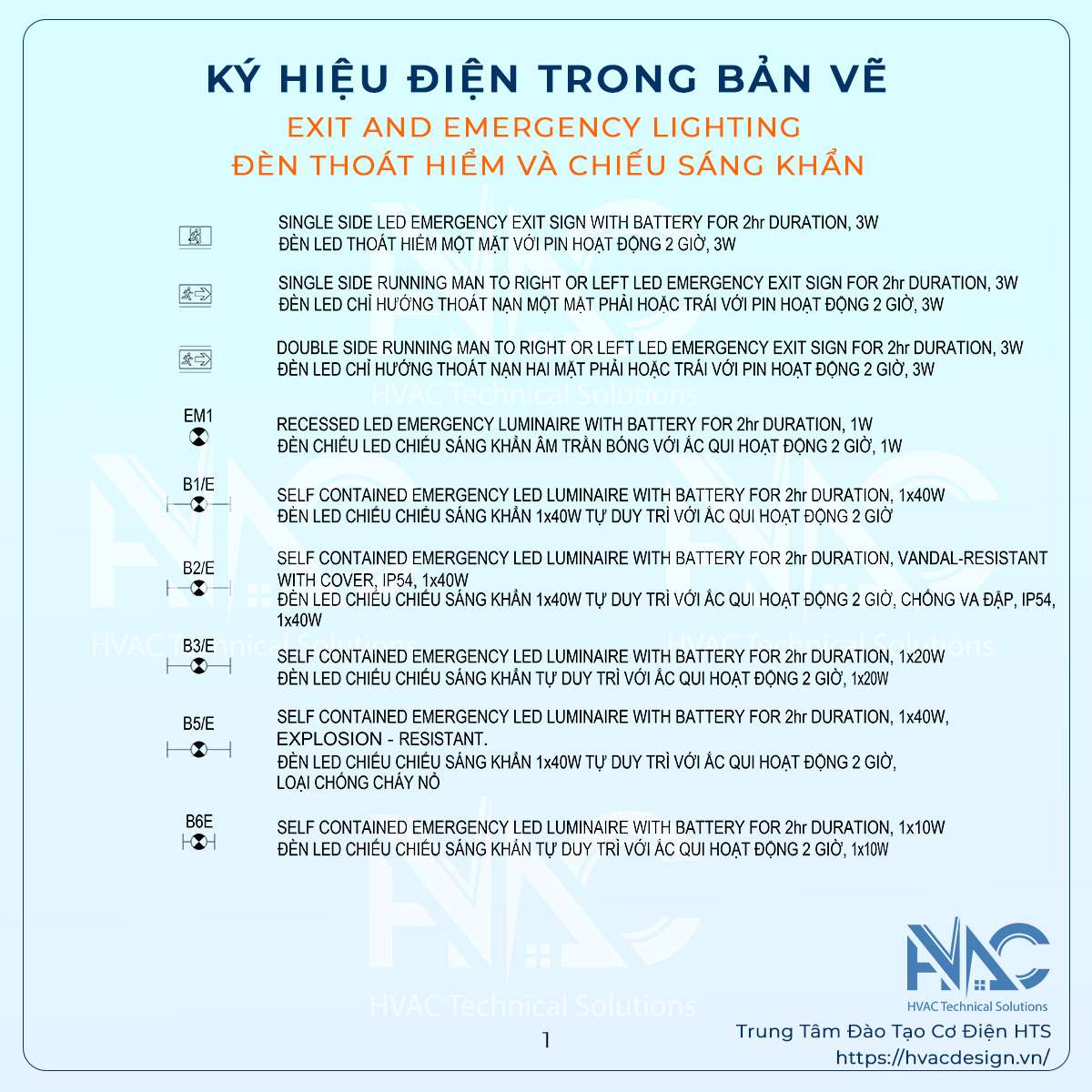

VII. KÝ HIỆU ĐÈN THOÁT HIỂM VÀ CHIẾU SÁNG KHẨN – EXIT AND EMERGENCY LIGHTING SYMBOLS

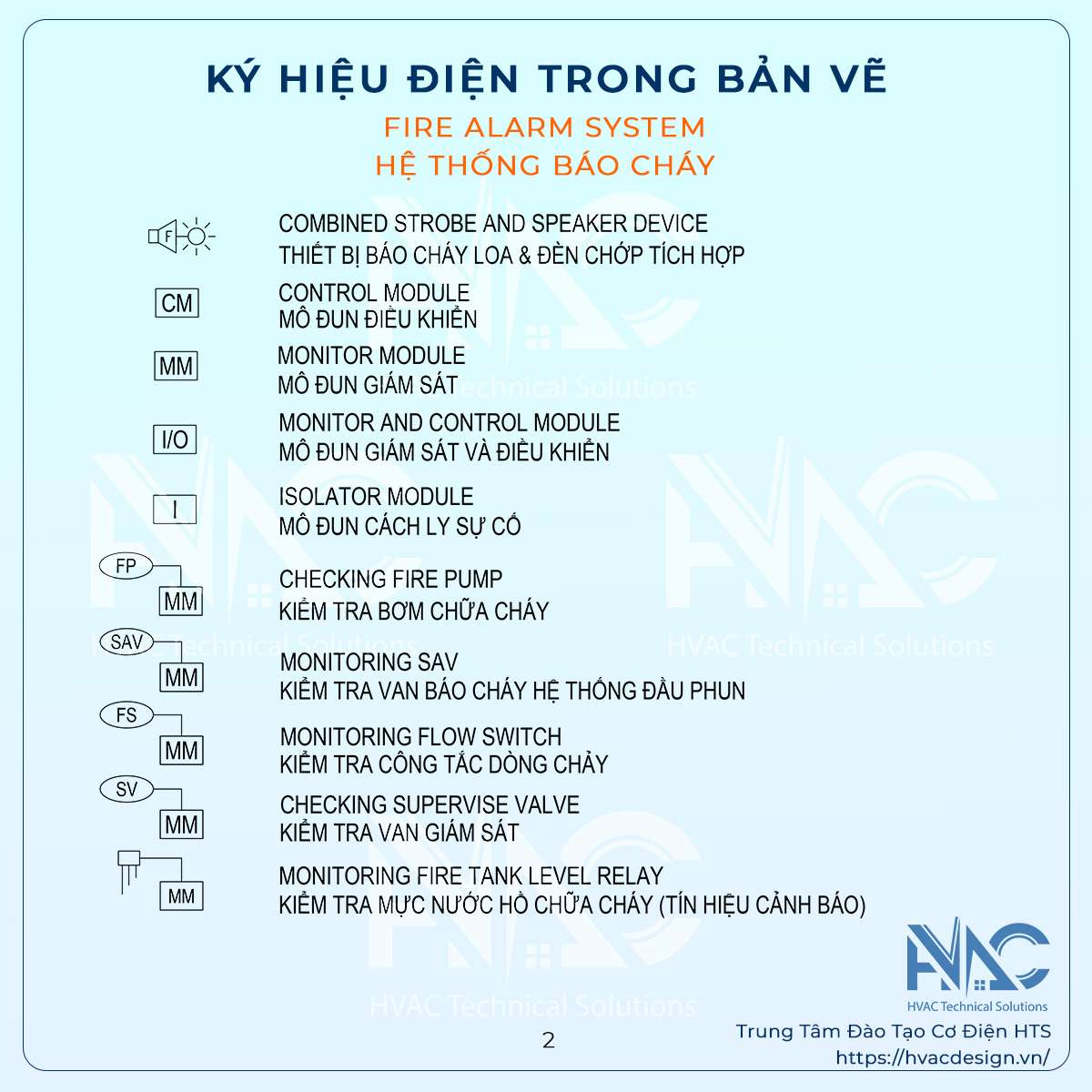

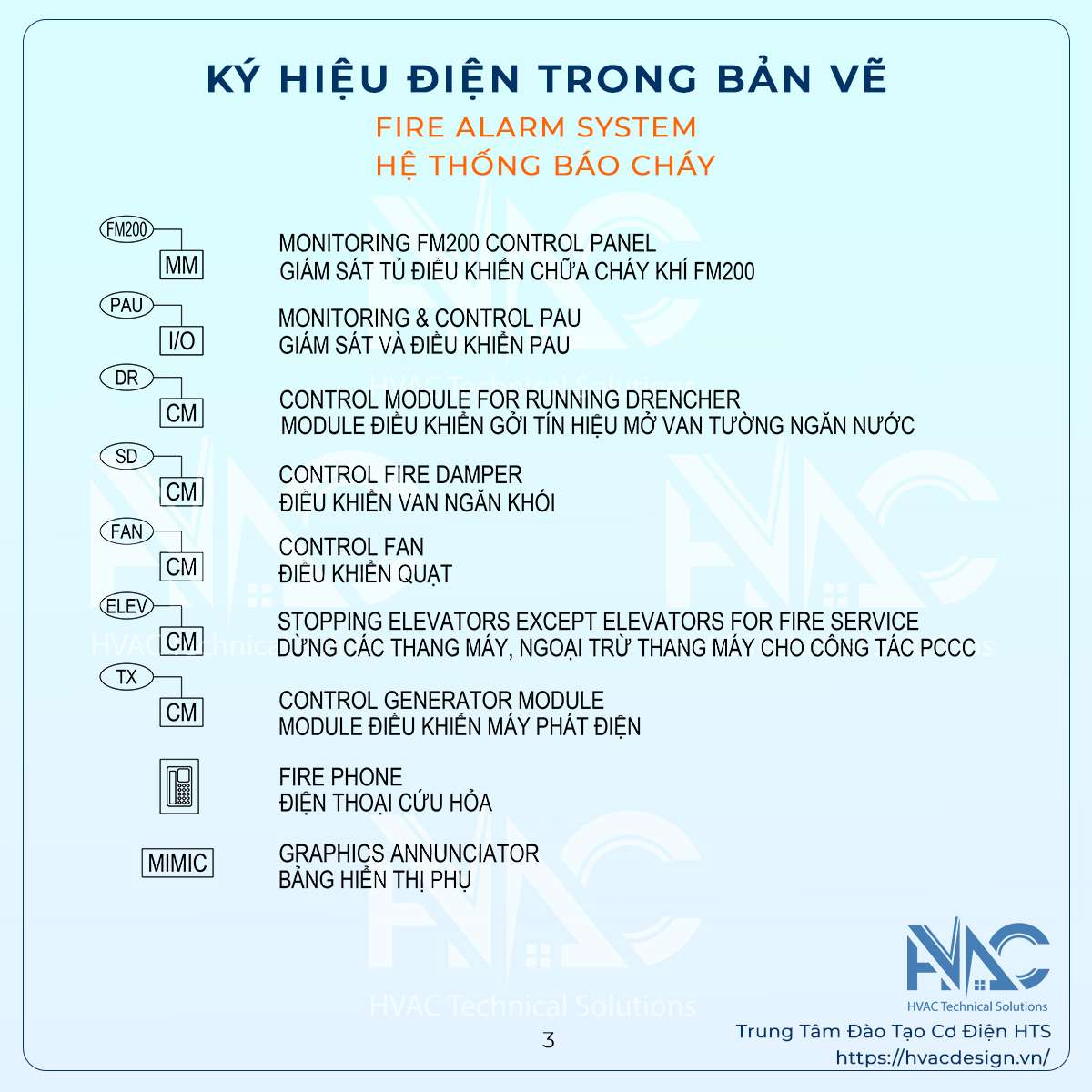

VIII. KÝ HIỆU HỆ THỐNG BÁO CHÁY – FIRE ALARM SYSTEM SYMBOLS
Đối với các ký hiệu báo cháy như đầu báo khói, đầu báo nhiệt, MCP…, kỹ sư cần triển khai theo đúng quy định của tiêu chuẩn PCCC để đảm bảo hệ thống báo cháy đáp ứng yêu cầu an toàn, phù hợp tiêu chuẩn thiết kế hiện hành và được phê duyệt trong hồ sơ bản vẽ.

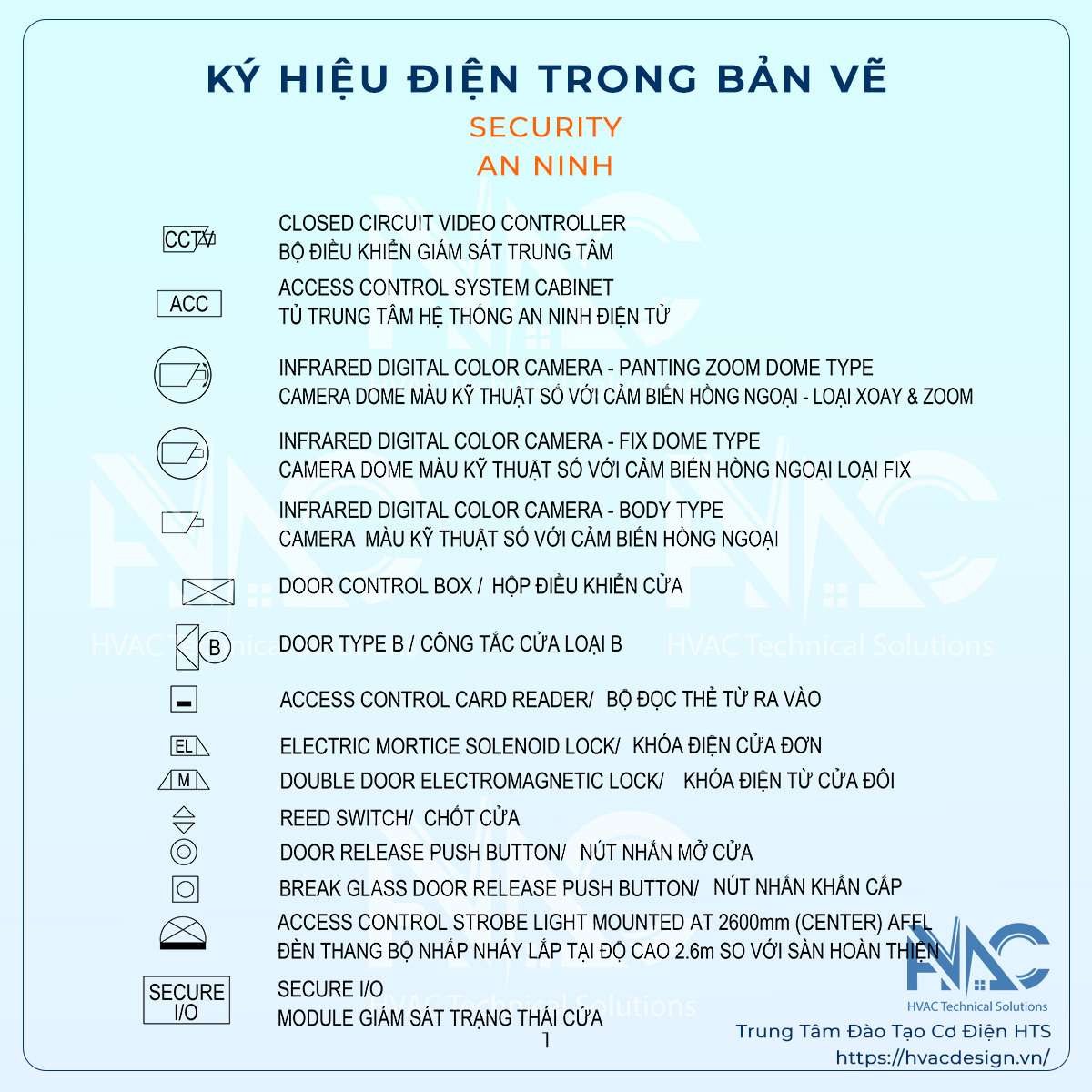

IX. KÝ HIỆU AN NINH – SECURITY SYMBOLS

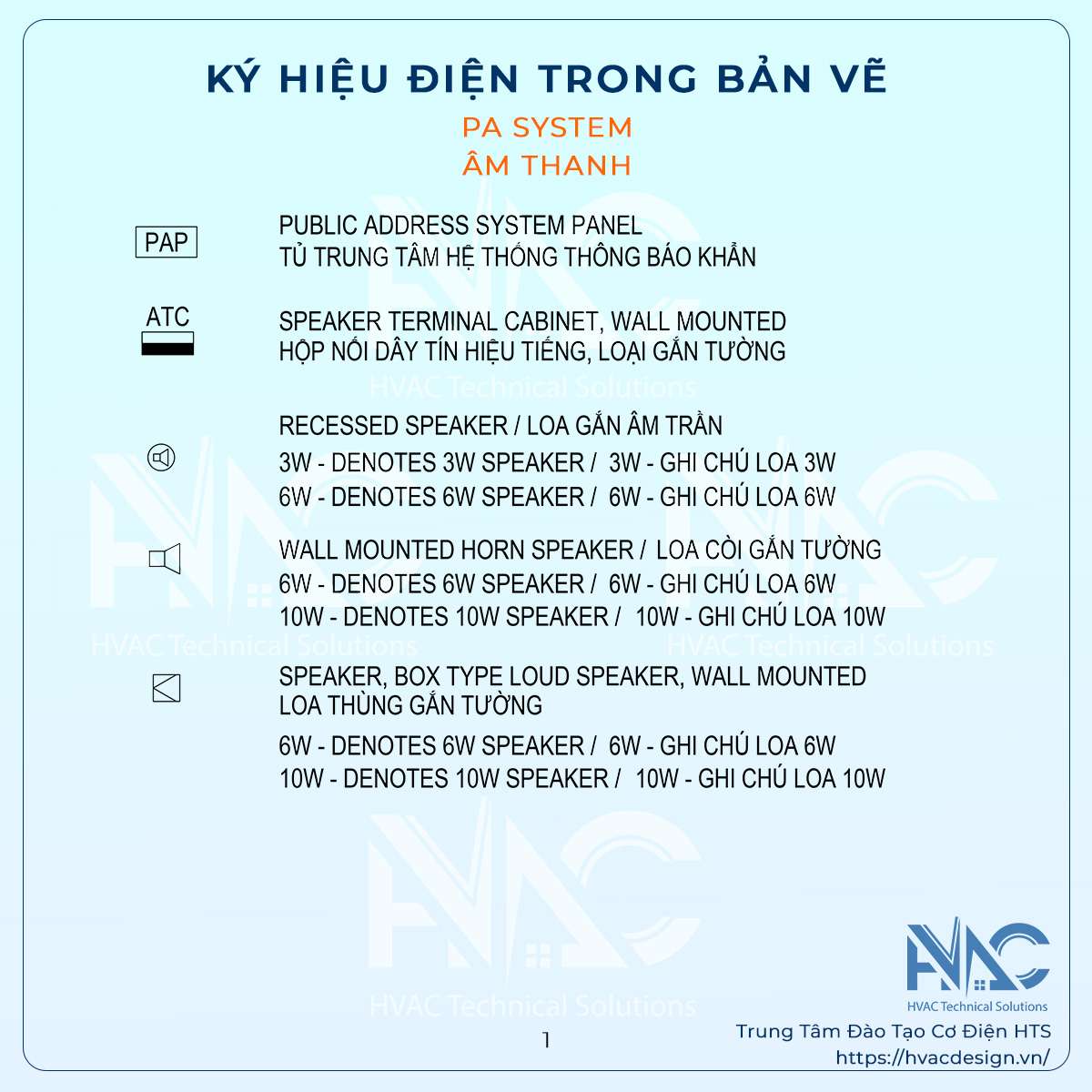

X. KÝ HIỆU ÂM THANH – PA SYSTEM SYMBOLS
XI. KÝ HIỆU NỐI ĐẤT VÀ CHỐNG SÉT – EARTHING & LIGHTNING PROTECTION SYMBOLS
Áp dụng đúng quy phạm trang bị điện giúp lựa chọn và trình bày ký hiệu nối đất – chống sét trên bản vẽ AutoCAD đúng tiêu chuẩn, đảm bảo hệ thống chống sét của công trình hoạt động an toàn và đạt hiệu quả bảo vệ theo tiêu chuẩn TCVN.
Câu Hỏi Thường Gặp Về Ký Hiệu Điện Trong Bản Vẽ AutoCAD
Ký hiệu điện trong bản vẽ AutoCAD bao gồm những nhóm nào?
Ký hiệu điện trong bản vẽ AutoCAD bao gồm các nhóm như ký hiệu chiếu sáng, ký hiệu báo cháy, ký hiệu viễn thông, ký hiệu thang cáp, và các ký hiệu nối đất – chống sét. Tất cả đều được trình bày bằng hình ảnh trực quan trong bài viết.
Bài viết cung cấp những hình ảnh ký hiệu nào?
Bài viết cung cấp hình ảnh đầy đủ cho từng nhóm ký hiệu, gồm: ký hiệu đèn chiếu sáng, ký hiệu thiết bị báo cháy, ký hiệu hệ thống viễn thông, ký hiệu thang cáp, và các ký hiệu nối đất – chống sét dùng trong thiết kế hệ thống điện.
Ký hiệu chiếu sáng trong bản vẽ thể hiện những gì?
Ký hiệu chiếu sáng trong bài viết thể hiện các loại đèn, đèn sự cố và các biểu tượng chiếu sáng thường dùng trong bản vẽ thiết kế điện của công trình dân dụng và nhà cao tầng.
Ký hiệu báo cháy được trình bày như thế nào?
Ký hiệu báo cháy bao gồm các biểu tượng đầu báo, nút nhấn, chuông báo, và các thành phần của hệ thống báo cháy. Tất cả được minh họa rõ trong hình ảnh ký hiệu báo cháy trong bài.
Bài viết có cung cấp ký hiệu viễn thông và thang cáp không?
Có. Bài viết cung cấp hình ảnh ký hiệu viễn thông và ký hiệu thang cáp giúp kỹ sư nhận biết nhanh các tuyến cáp và thiết bị trong bản vẽ hệ thống điện – điện nhẹ.
Ký hiệu nối đất và chống sét được thể hiện ra sao?
Ký hiệu nối đất và chống sét được trình bày bằng hình ảnh trực quan, bao gồm biểu tượng các điểm nối đất, cọc tiếp địa và ký hiệu liên quan đến hệ thống chống sét trong bản vẽ AutoCAD.
Nếu bạn muốn đọc – hiểu – triển khai chính xác toàn bộ ký hiệu điện trong bản vẽ AutoCAD cho dự án thực tế, hãy tham khảo khóa học thiết kế hệ thống điện – điện nhẹ tại Trung Tâm Đào Tạo Cơ Điện HTS. Khóa học được giảng dạy bởi teamleader hệ điện nhiều năm kinh nghiệm, nội dung bám sát quy phạm trang bị điện, tiêu chuẩn thiết kế hệ thống điện và yêu cầu triển khai bản vẽ theo quy chuẩn QCVN hệ thống cơ điện (MEP) trong công trình xây dựng và tiêu chuẩn TCVN, giúp bạn tự tin làm dự án thực tế.
